سرورهای HPE Apollo از خانواده سرورهای با چگالی فزاینده (High-Density) هستند که برای بهره‌وری و عملکرد بالا طراحی شده‌اند. این سرورها دارای رک‌های محاسباتی، ذخیره‌سازی، شبکه، پاور و خنک کننده، افزایش و کاهش مقیاس عملکرد نسبت به حجم تجزیه و تحلیل داده‌ها، ذخیره سازی موضوعات و محاسبه و عملکردی در حجم بالای کار می‌باشند. در این سرورها از سیستم خنک کننده آبی استفاده شده است که 1000 برابر کارآمد تر از سیستم خنک کننده هوا است که در محاسبات گروهی و در فضای ابری خصوصی دارای 2 برابر عملکرد بیشتر می‌باشد. سرورهای HPE Apollo دارای چگالی بهینه، کارایی بالا و مناسب برای سازمان‌های مختلف است.
یک چگالی بهینه (Density-optimized) برای HPC، داده‌های سنگین و دیگر نیازها
شرکت HPE با این دستگاه قدرت ابر محاسباتی را به مراکز داده با هر اندازه ای ارائه می‌دهد. دستگاه HPE Apollo 2000 Gen10 Plus System یک پلتفرم متراکم و چند سروری می‌باشد که بصورت پک دارای عملکردی باور نکردنی و انعطاف پذیر برای هر نوع حجم کاری در یک فضای مرکز داده کوچک می‌باشد. و در عین حال کارایی یک زیرساخت مشترک را ارائه می‌دهد. طراحی این دستگاها به شکلی است تا پلی برای معماری مقیاس پذیر، برای مراکز داده قدیمی و سنتی فراهم کند. بنابراین مشتریان سازمانی و متوسط رو به کوچک می‌توانند با زیرساخت بهینه شده از لحاظ فضا، فضای بهینه به شیوه‌ای ارزان و بدون اختلال دست یابند.
این دستگاه یک زیرساخت مشترک بهینه شده از لحاظ فضا را با معماری مقیاس‌پذیر منعطف برای پشتیبانی از انواع بارهای کاری از سیستم‌های سایت از راه دور گرفته تا کلاسترهای HPC بزرگ و هر چیزی که بین آن‌ها باشد را ارائه می‌دهند. ابزار iLO شرکت HPE قابلیت امنیتی Silicon root of trust را توسط امنیتی که در سطح فریمور سرور گنجانده شده است را فراهم می‌کند.
این دستگاه همچنین می‌تواند با یک فضای 2Unit در رک با صرفه اقتصادی (ارزان و کم‌جا)، در یک زیرساخت شاسی مشترک راه‌اندازی شود و همچنین با انواع گزینه‌های ذخیره‌سازی می‌توان پیکربندی کرد تا نیازهای پیکربندی طیف گسترده‌ای از حجم کاری مقیاس‌پذیر را برآورده کند.

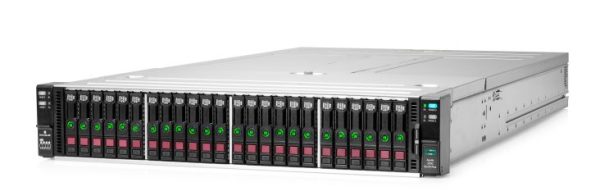

نمائی از HPE Apollo Systems
HPE Apollo n2600 Gen10 Plus SFF CTO Chassis supports both Intel and AMD based server nodes

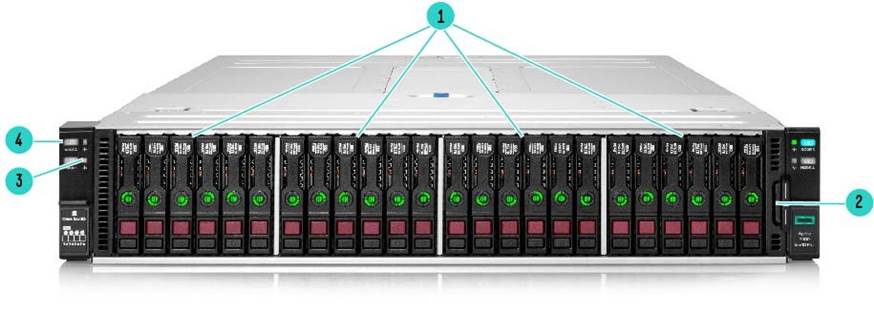

HPE Apollo n2800 Gen10 Plus 24SFF Flexible CTO chassis supports Intel based server nodes
Backplane selection determines number and type of drives supported
| description | Item | description | Item |
|---|---|---|---|
| Health LED | 3 | SFF hot-plug drives | 1 |
| UID button LED | 4 | Serial number/iLo information pull tab | 2 |

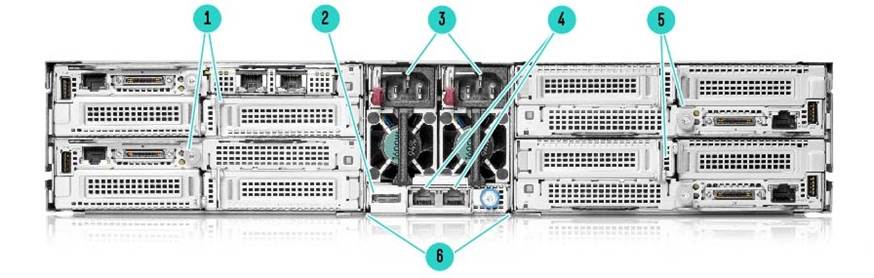

Chassis Rear Panel Components – 4 x 1U nodes
| description | Item | description | Item |
|---|---|---|---|
| iLO Ports | 4 | Server 3 & 4 | 1 |
| Server 1 & 2 | 5 | HPE Apollo Platform Manager (APM) 2.0 port | 2 |
| Optional Rack Consolidation Module (RCM) | 6 | Power supply 1 & 2 | 3 |

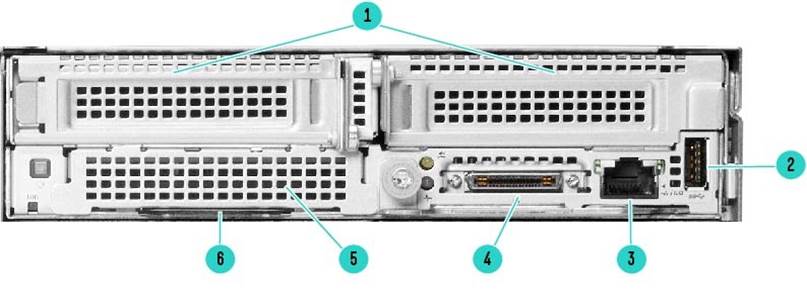

Chassis Rear Panel Components – 4 x 1U nodes
| description | Item | description | Item |
|---|---|---|---|
| SUV port | 4 | Slot 1 & 2 PCIe4 x16 (16,8,4,2,1) | 1 |
| OCP 3.0 NIC adapter slot | 5 | USB 3.2Gen 1 Type-A port | 2 |
| Server Serial number information pull tab | 6 | NIC/shared iLO network port (AMD only) | 3 |

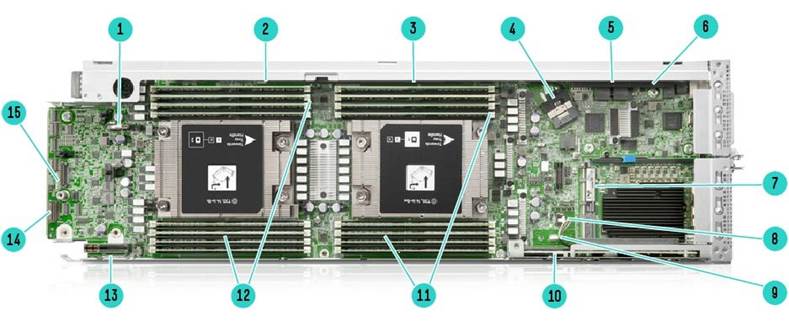

HPE ProLiant XL225n Gen10 Plus Server (Shown-Intel placement is the same)
| description | Item | description | Item |
|---|---|---|---|
| TPM connector | 9 | System battery | 1 |
| Primary PCIe4 ×16 riser connector 1 (P1) | 10 | Secondary PCIe4 x16 riser connector 5 (P2) | 2 |
| DIMM slots for processor 1 | 11 | Secondary PCIe4 x8 (P1), x16 (P2) riser connector 4 | 3 |
| DIMM slots for processor 2 | 12 | SATA 6GB/s port | 4 |
| Power riser connector | 13 | Secondary riser connector 3 | 5 |
| System maintenance switch | 14 | Secondary PCIe4 ×16 riser connector 2 (P1) | 6 |
| Mezzanine card connector | 15 | OCP NIC 3.0 slot (P1) | 7 |
| Node power button cable connector | 8 |

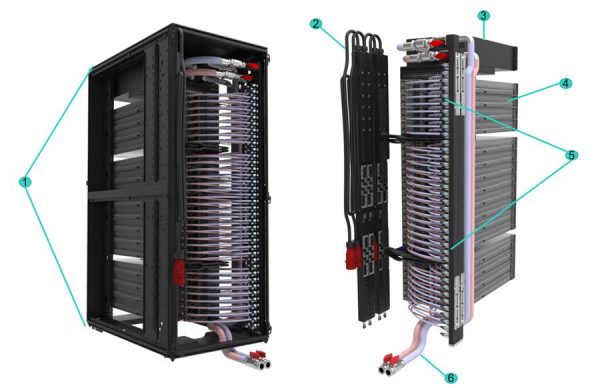

HPE Apollo 2000 Gen10 Plus system with Direct Liquid Cooling
| description | Item | description | Item |
|---|---|---|---|
| Apollo 2000 Gen10 Plus Chassis with DLC | 4 | 42U or 48U HPE Standard 800mm x 1200mm rack | 1 |
| DLC Manifold | 5 | Rack mount Power Distribution Units inside rack | 2 |
| Facility water hook up kit (supports top or bottom facility water feed) | 6 | HPE Apollo Rack Mount CDU | 3 |
مدل‌های HPE Apollo Systems Portfolio
جهت خرید این زیر ساخت بسیار ارزشمند، شاسی و سرور و همه قطعات قابل نصب برروی آن‌ها انتخاب شود، ما در این مطلب به شاسی‌ها و سرورها می‌پردازیم. در کل 3 انتخاب درباره شاسی دستگاه HPE Apollo 2000 Gen10 Plus می‌توان داشت که تفاوت آن‌ها در بخش جلویی آن جایی که درایوهای ذخیره‌سازی قرار است نصب شوند می‌باشد.
- 4 اسلات نصب سرور (1U node)
- پشتیبانی نهایتاً از 2 عدد Power Supply برای کل شاسی در سه قدرت 1600W، 1800-2200Wو 3000W
- 5 عدد فن خنک کننده استاندارد 2 پره (می‌توان یک فن کیت دارای 2 تا فن را خریداری کرد و تعداد فن‌ها را به 7 عدد افزایش داد)
- ماژول RCM یا Rack Consolidation Module یکپارچه که اجباری نیست اگر نیاز شد خریداری می‌شود.
- پشتیبانی اختیاری جهت استفاده از HPE APM یا Apollo Platform Manager جهت مدیریت در سطح رک
- قطعه: Server Tray Blank Kit یک شاسی دارای 4 عدد سرور جهت اتصال سینی سرور می‌باشد که می‌توان آن‌ها را با سرور پر کرد یا در صورت خالی بودن با قطعه
شاسی HPE Apollo 2000 با قطعات ذیل به فروش می‌رسد:
HPE Apollo n2400
این شاسی کاملاً امکان نصب درایو ذخیره‌سازی را ندارد و ارزان ترین مدل می‌باشد، این مدل جهت بالابردن کارایی سیستم سرمایشی و برق (Power and Cooling) طراحی شده است و مناسب جهت استفاده در سناریوهایی که دارای پردازنده‌های مصرف بالا می‌باشند و نیاز به سرمایشی خوب دارند می‌باشند.
HPE Apollo n2600
اگر این مدل را خریداری کنید، دسترسی سرورهای داخل شاسی به درایوهای ذخیره‌سازی به طور مساوی می‌باشدو همین مدل 2 پیکربندی مختلف ذخیره‌سازی را از طریق انتخاب Back Plane ارائه می‌دهد: 8SFF یا 24SFF
- 8SFF: SAS/SATA OR NVME
- 24SFF: SAS/SATA (AMD)
- 24SFF: SAS/SATA OR NVME (Intel Only)
HPE Apollo n2800
این مدل فقط سرورهای با پردازندۀ اینتل را ساپورت می‌کند از همان اول قابلیت نصبی 24SFF درایو را دارد ولی تفاوت آن با مدل‌های قبلی این است که با Zone بندی کردن درایوهای SAS اجازه می‌دهد به صورت منعطف بتوانیم درایوهای ذخیره‌سازی را بین Nodeها یا سرورهای داخلی همان شاسی تخصیص دهیم و این اتفاق به واسطه کارت SAS Expander تعبیه شده داخل آن امکان‌پذیر می‌شود.
- در یک شاسی نمی‌توان از سرورهای دارای پردازنده AMD یا Intel همزمان استفاده کرد.
- سرورهای XL220n و XL290n می‌توانند در یک شاسی میکس شوند.
