نحوه چیدمان رم در سرورهای اچ پی

نحوۀ چیدمان رم در سرور‌ها یکی از چالش‌های مدیرهای آی تی می باشد، به نحوی که وقتی سرور از لحاظ فضای رم نیازمند ارتقا می‌شود؛ انتخاب، خرید و نحوه چیدمان آن در کنار رم‌های موجود می‌تواند چالش برانگیز باشد. برای مثال با وجود بیست و چهار اسلات رم در سرور، رم خریداری شده باید درکدام اسلات قرار گرفته شود تا سرور بدرستی به کار خود ادامه دهد.
ما در این مقاله سعی می‌کنیم به صورت خلاصه دربارۀ این موضوع اطلاعات مفیدی را با شما عزیزان در میان بگذاریم.
سرور شما نسبت به مدل، نسل و پردازنده میتواند تنوع زیادی از رم ها را پشتیبانی کند و چیدمان هرکدام از آنها با هم یا در کنار هم قوانینی را داراست؛ به طور کلی امروزه میتوان پنج دسته رم را بر روی سرور های HPE  قرار داد.
UDIMM
RDIMM
LRDIMM
NVIDIMM
Intel Optane Persistent Memory

نحوه چیدمان رم در سرور HPE DL380p Gen8

این سرور به واسطه داشتن دو عدد پردازنده دارای بیست و چهار اسلات رم میباشد یعنی هر پردازنده، دوازده اسلات رم را داراست.
رم ها سه تا سه تا در یک کانال قرار میگیرند پس با یک محاسبه دقیق تر میتوان دریافت که هر پردازنده به چهار کانال رم دسترسی دارد.


نکات زیر را هنگام قراردهی رم در اسلات مموری سرور خود را به خاطر بسپارید

مورد اول

شما میتوانید رم های PC3 و PC3L  را در یک سرور قرار دهید اما در یک کانال نمیتوانید به طور همزمان از هر دوی آنها استفاده کنید چرا که سرور در هنگام روشن شدن به کل کانال خطا خواهد داد.

مورد دوم

سعی کنید که حجم مجموع رم های هردو پردازندۀ شما باهم برابر باشند، برای مثال اگر پردازندۀ اول 64 گیگابایت فضای رم دارد، ترجیحا باید پردازنده ی دوم نیز به همان مقدار فضای رم داشته باشد. (این نکته را در نظر داشته باشید که تعداد رم ها در دو پردازنده اهمیتی ندارد بلکه فقط باید به فضای رم برابر در دو پردازنده دقت کنید.)



مورد سوم

بهتر است همیشه حداقل 30% بیشتر از فضای مورد نیازتان رم بر روی سرور فیزیکی خود قرار دهید تا در صورت خرابی رم سرویس های شما دچار مشکل نشوند.

مورد چهارم

رم ها برای هر پردازنده به ترتیب از A تا L  باید پرشوند، اسلات های A  و B و C و  D اسلات های سفید رنگی هستند که اولویت بالاتری از لحاظ پر شدن دارند به عنوان مثال برای قراردادن پنج رم در سرور برای پردازنده ی اول  به ترتیب اسلات های A  و B و C و  D را پر میکنیم و سپس رم پنجم را بر روی اسلات E در کنار اسلات A قرار می دهیم.

مورد پنجم

 رم های RDIMM و LRDIMM در یک سرور قابل نصب نمی باشند چرا که سرور شما در هنگام بوت شدن با مشکل مواجه خواهد شد و بالا نخواهد آمد.

مورد ششم

رم های با Rank بالاتر باید در اسلات های با اولویت بالاتر (سفید رنگ) جهت عملکرد بهتر قرار گرفته شوند.

مورد هفتم

حتما در هنگام خرید به مدل پردازنده و باس رم های فعلی خود دقت کنید تا در زمان خرید با مشکل مواجه نشوید.

مورد هشتم

در صورتی که سرور خود را با 24 عدد رم LRDIMM با حجم های 32 گیگابایتی راه اندازی کنید، نهایتا شما به فضای 768 گیگابایتی رم، دسترسی خواهید داشت.



نحوه چیدمان رم در سرور HPE DL380 Gen9

این سرور از لحاظ چیدمان رم تقریبا همان قوانین Gen8 را با اندکی تغییر پشتیبانی میکند، تغییرات ایجاد شده و نکات مهم دربارۀ این سرور به شرح ذیل می باشد

مورد اول

رم ها از DDR3 به DDR4 ارتقا پیدا کردند پس میتوان درک کرد که رم‌های PC3  و PC3L در این سرور بی معنی خواهد بود و تمامی رم ها مربوط به Gen 9 ، PC4 می باشند.

مورد دوم

در این نسل خبری از رم های UDIMM  نیست و به ازای آن این سرور ها قابلیت پشتیبانی از رم های NVIDIMM را به شما ارائه خواهند داد. (ضمنا این نکته را در نظر داشته باشید که تنها در صورتی میتوانید از رم های NVIDIMM  استفده کنید که پردازنده ی V4 بر روی سرور شما نصب شده باشد.)



مورد سوم

کماکان رم های RDIMM و LRDIMM به طور همزمان بر روی یک سرور پشتیبانی نمی شوند.

مورد چهارم

رم های NVIDIMM تنها فقط با رم های RDIMM قابلیت میکس شدن در یک سرور را دارند پس به طور همزمان میتوان هر دوی آنها را بر روی یک سرور فیزیکی نصب و راه اندازی کرد.

مورد پنجم

 در صورت استفاده از 24 عدد رم RDIMM با ظرفیت 32 گیگابایت، نهایتا فضای 768 گیگابایتی و در صورت استفاده از 24 عدد رم LRDIMM با ظرفیت 128 گیگابایت، نهایتا فضای 3ترابایتی در دسترس شما خواهد بود.

مورد ششم

در صورت استفاده از 16 عدد رم NVIDIMM با ظرفیت 8 گیگابایت، نهایتا فضای 128 گیگابایتی در دسترس شما خواهد بود.

مورد هفتم

ترکیب رم های 2133 MHz و 2400 MHz به طور همزمان پشتیبانی نمی شود.

مورد هشتم

رم های LRDIMM با ظرفیت 128 گیگابایتی فقط قابلیت ترکیب شدن با خودشان را دارند.

نحوه چیدمان رم در سرور HPE DL380 Gen10 :

در این نسل به واسطۀ معرفی سری جدید پردازنده های شرکت اینتل موسوم به Intel Xeon Scalable شاهد اتفاقات جدیدی بودیم. در قسمت رم هم اتفاقاتی افتاد که چیدمان رم را با اتفاقات جدیدی روبه روکرد که باهم آنها را بررسی میکنیم. (لازم به ذکر است فقط نسل های اول و دوم این پردازنده ها بر روی سرور های نسل دهم قابل نصب میباشند.)

نکات چیدمان رم در این سرور به شرح ذیل می باشد

مورد اول

رم ها کماکان PC4 یا DDR4 باقی ماندند و فقط باس رم ها ارتقا پیدا می کند به طوری که باس های 2133 ، 2400 ، 2666 و 2933 در دسترس خواهند بود که نسبت به مدل پردازنده، نیاز و بودجه سازمان خود انتخاب می شوند.

مورد دوم

علاوه بر رم های RDIMM ، LRDIMM و NVIDIMM ؛ رم های Intel Optane Persistent Memory هم به شرط استفاده از پردازنده های نسل دوم، قابل نصب و استفاده خواهند بود.



مورد سوم

این سرور نیز مانند سرور های نسل 8 و 9 دارای دو عدد پردازنده و 24 اسلات رم میباشد با این تفاوت که رم ها دوتا دوتا تشکیل یک کانال می دهند پس می توان گفت که هر پردازنده 6 کانال رم را داراست.

مورد چهارم

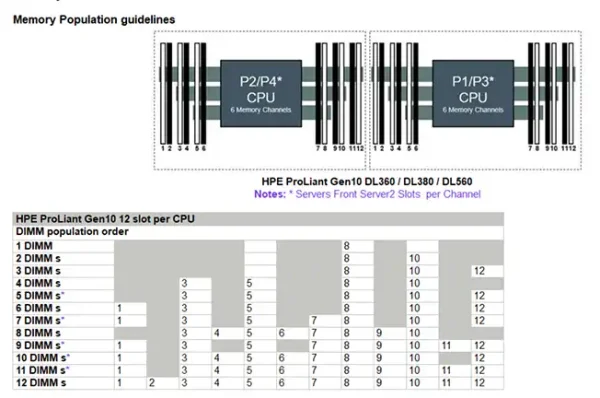

در این سرور نحوه چیدمان رم از قوانین حروف الفبای انگلیسی (A, B, C,..) پیروی نمیکند و دیگر با آنها در ارتباط نیست. طبق جدول ذیل مشاهده میکنید که در صورتی که تک رم باشد، اسلات 8 پر میشود، که در صورتی که دو تعداد رم داشته باشد، اسلات 8 و 10 پر میشود، در صورتی که سه تعداد رم داشته باشد، اسلات 8 و 10 و 12 پر میشود اما در صورتی که چهار عدد رم داشته باشد، اسلات 8 ، 10 ، 5 و 3 پر میشود.

مورد پنجم

 رم های RDIMM و LRDIMM به طور همزمان در یک سرور فیزیکی قابل نصب نمی باشند.

مورد ششم

رم های NVIDIMM فقط با RDIMM ها ترکیب می شوند و فقط با پردازنده های نسل اول قابل استفاده می باشند.

مورد هفتم

رم های Intel Optane Persistent Memory هم با RDIMM و هم با LRDIMM ها قابل نصب و ترکیب شدن می باشند.

مورد هشتم

شما میتوانید حداکثر تا 12 تعداد رم NVIDIMM با ظرفیت 16 گیگابایتی در یک سرور فیزیکی قرار دهید تا به فضای رم 192 گیگابایتی دسترسی پیدا کنید.

مورد نهم

شما میتوانید حداکثر تا 12 تعداد رم Intel Optane Persistent Memory با ظرفیت 128، 256 و 512 گیگابایتی در یک سرور فیزیکی قرار دهید تا به فضای رم حداکثری 6 ترابایتی دسترسی پیدا کنید.

مورد دهم

این سرور نهایتا با استفاده از رم های LRDIMM و Intel Optane Persistent Memory و با شرط استفاده از پردازنده های نسل دوم با پسوند L (برای مثال 8280L) از فضای رم حداکثری 9 ترابایتی را پشتیبانی و در دسترس شما قرار میدهد.

نحوه چیدمان رم در سرور HPE DL380 Gen11

در این نسل همچنان از پردازندۀ Intel Xeon Scalable استفاده می‌شود با این تفاوت که در این سرور فقط از پردازندۀ نسل چهارم پشتیبانی می‌کند. در نگاه کلی، پردازنده‌های نسل اول و دوم در سرور‌های Gen 10، پردازنده‌های نسل سوم در سرور‌های Gen 10 Plus و پردازنده‌های نسل چهارم در سرور‌های Gen 11 پشتیبانی می‌شود. با معرفی نسل چهارم پردازنده‌ها و سرور‌های نسل یازدهم، شاهد تحولی جدید در تکنولوژی رم‌ها بودیم. برای اولین بار از رم‌های DDR 5 با حداکثر باس 4800 MHz در سرور های DL380 Gen 11 پشتیبانی شد.


نکات چیدمان رم در این سرور به شرح ذیل می باشد

مورد اول

در این سرور‌ها از رم‌های DDR5 یا PC5 در باس‌های 4400، 4800 و در آینده 5600 پشتیبانی می‌شود.

مورد دوم

تا به امروز، بر روی این سرور ها فقط رم‌های RDIMM و LRDIMM پشتیبانی می‌شود اما این نکته را در نظر داشته باشید که به طور همزمان نمی‌توان از هر دوی آنها کنار یکدیگر استفاده کرد.



مورد سوم

رم‌هایی با باس 4800 MHz زمانی که در یک کانال به صورت تکی نصب شوند، از همان باس اولیه خود یعنی 4800 MHz پشتیبانی میکنند اما اگر در یک کانال به صورت دوتایی نصب شوند، (یعنی در یک کانال دو عدد رم 4800 MHz نصب شود) نهایتا از باس 4400 MHz پشتیبانی خواهد کرد.

مورد چهارم

در صورتی که نیاز شما برای هر پردازنده بیشتر از یک عدد رم می‌باشد، الزاما باید تعداد رم‌ها برای هر پردازنده به صورت زوج باشد.

مورد پنجم

 رم های 3DS با رم های NON-3DS قابل ترکیب شدن نیستند.

مورد ششم

رم های x4 با رم های x8 قابل ترکیب شدن نیستند.

مورد هفتم

اگر شما از رم‌هایی با فضای 128 گیگابایتی استفاده می‌کنید، الزاما شما باید از فن های High Performance استفاده کنید.

مورد هشتم

در سرور‌های Gen 11 ، رم ها با ظرفیت‌های 16 ، 32 ، 64 ، 128 و 256 در دسترس شما خواهد بود.

مورد نهم

تعداد اسلات رم‌ها در سرور از 24 اسلات به 32 اسلات افزایش پیدا کرده‌است. میتوان دریافت که هر پردازنده در این سرور‌ها، 16 اسلات در اختیار دارد به طوری که کماکان دوتا دوتا تشکیل یک کانال می‌دهند؛ پس هر پردازنده 8 کانال رم را پشتیبانی خواهد کرد.

مورد دهم

در بقیه موارد شما میتوانید از نکات و قوانین سرور های نسل دهم استفده کنید.

درک صحیح از چیدمان رم در سرور HP نقش مهمی در افزایش عملکرد و پایداری سیستم دارد. سرورهای HP با پشتیبانی از معماری‌های مختلف حافظه، نیازمند رعایت اصول خاصی در نصب ماژول‌های رم هستند. انتخاب اسلات‌های مناسب، تطابق ظرفیت و فرکانس رم‌ها، و رعایت ترتیب نصب DIMMها از جمله نکاتی هستند که در بهینه‌سازی سرعت پردازش و جلوگیری از خطاهای سیستمی تأثیرگذارند. با رعایت راهنمای چیدمان رم، می‌توان از حداکثر توان سخت‌افزاری سرور بهره‌برداری کرد.

برای اجرای صحیح چیدمان رم در سرور HP باید ابتدا نوع سرور و چیپست آن را شناسایی کرد. برخی مدل‌ها مانند HP ProLiant از تکنولوژی‌های خاصی مانند Advanced ECC یا Registered DIMM پشتیبانی می‌کنند که در نحوه چیدمان رم تأثیر مستقیم دارند. استفاده از رم‌های مشابه در کانال‌های یکسان، فعال‌سازی حالت‌های Dual Channel یا Quad Channel، و بررسی سازگاری با BIOS از مراحل کلیدی در نصب حافظه هستند. رعایت این نکات نه‌تنها عملکرد سرور را بهبود می‌بخشد، بلکه از بروز مشکلات نرم‌افزاری و سخت‌افزاری جلوگیری می‌کند.



امیدواریم این مقاله برای شما مفید واقع شده باشد، تلاش شد که در چیدمان رم یا به اصطلاح Memory Population در کنار شما و همراه شما باشیم.
تیم ما به صورت آنلاین و تلفنی در خدمت شما عزیزان می باشد تا در صورت مواجه با مشکل به توان در سریعترین زمان آن را رفع کرد.
